Temperatur-Messleitungen

Temperatur-Messleitungen

Thermoleitungen und Ausgleichsleitungen

Temperatur-Messleitungen wandeln Temperatur durch Thermoelektrizität in elektrische Spannung um. Ein Thermoelement besteht aus zwei unterschiedlichen metallischen Legierungen, die an einem Ende miteinander verbunden sind. Temperaturunterschiede erzeugen eine Thermospannung, die an der Messstelle ausgelesen wird. Im Folgenden finden Sie eine Übersicht aller gängigen Typen.

Thermoelementleitungen werden direkt an der Messstelle verwendet. Ausgleichsleitungen fungieren als Verlängerung zum Auslesegerät. Thermoleitungen können beide Aufgaben erfüllen, besitzen jedoch erweiterte Toleranzgrenzen. Wir fertigen diese Leitungstypen in unterschiedlichsten Querschnitten, Durchmessern und Paarzahlen.

Ein Überblick unserer Temperatur-Messleitungen

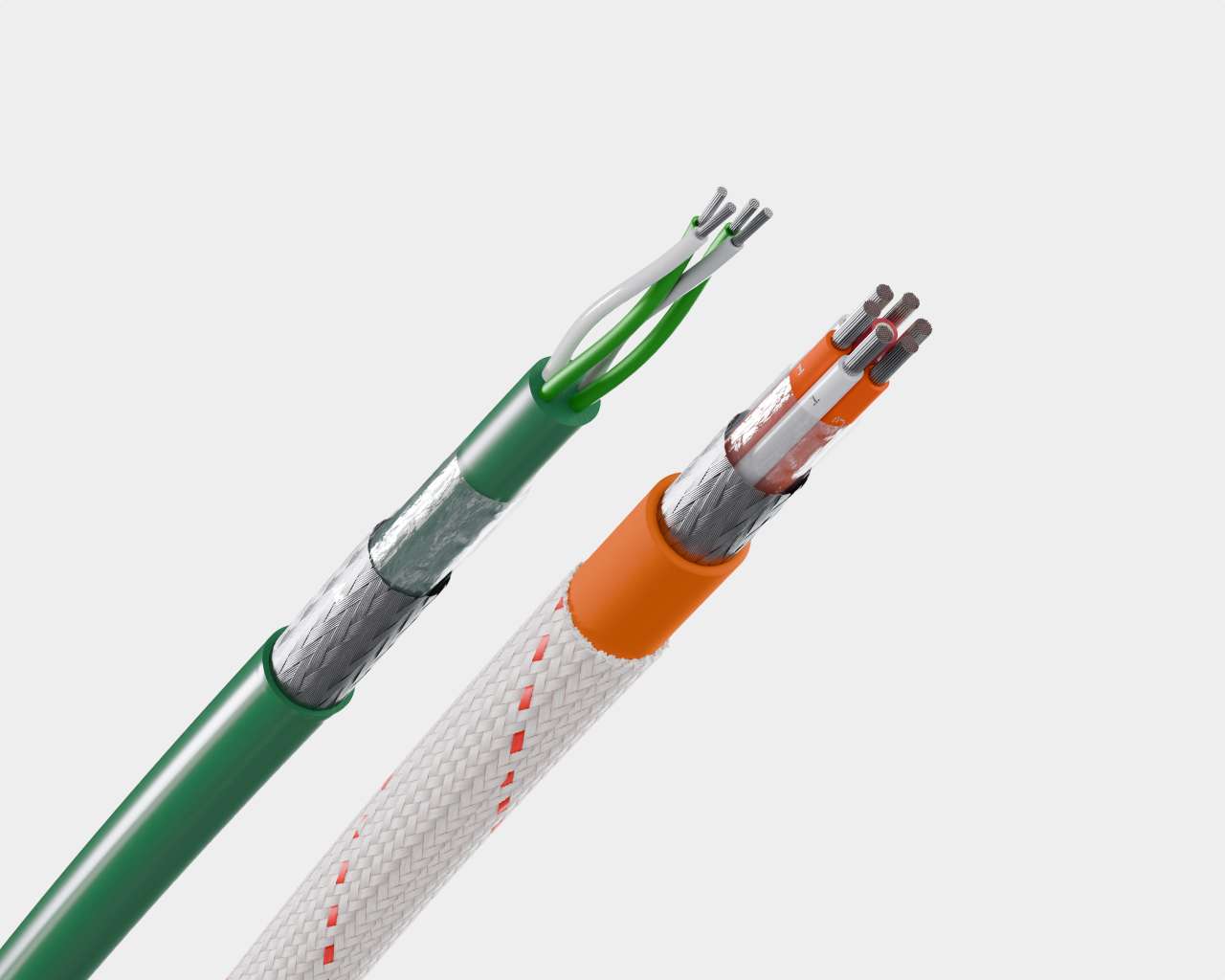

Ausgleichs- und Thermoleitungen

Verfügbar in allen gängigen Typen und Normen, mit Hochtemperaturisolationen wie TPE, Silikon, Fluorkunststoff oder Glasseide. Die Leitungen sind für stationäre und bewegte Anwendungen geeignet und lassen sich je nach Einsatzumgebung mit passenden Mantelmaterialien kombinieren. Sie gewährleisten eine zuverlässige Signalübertragung selbst unter extremen Temperatur- und Umgebungsbedingungen und erfüllen internationale Normen für Farbcodes und Messgenauigkeit.

Vielfältige Anwendungsbereiche

Individuelle Aufbauten mit Materialkombinationen aus unserem Werkstoff-Portfolio sorgen für hohe Beständigkeit. Von der Prozessindustrie über Kraftwerke bis zu Labor- und Prüfanlagen decken wir ein breites Spektrum ab. Auch Anwendungen in explosionsgefährdeten Bereichen oder unter starker mechanischer Belastung sind durch spezielle Armierungen zuverlässig möglich.

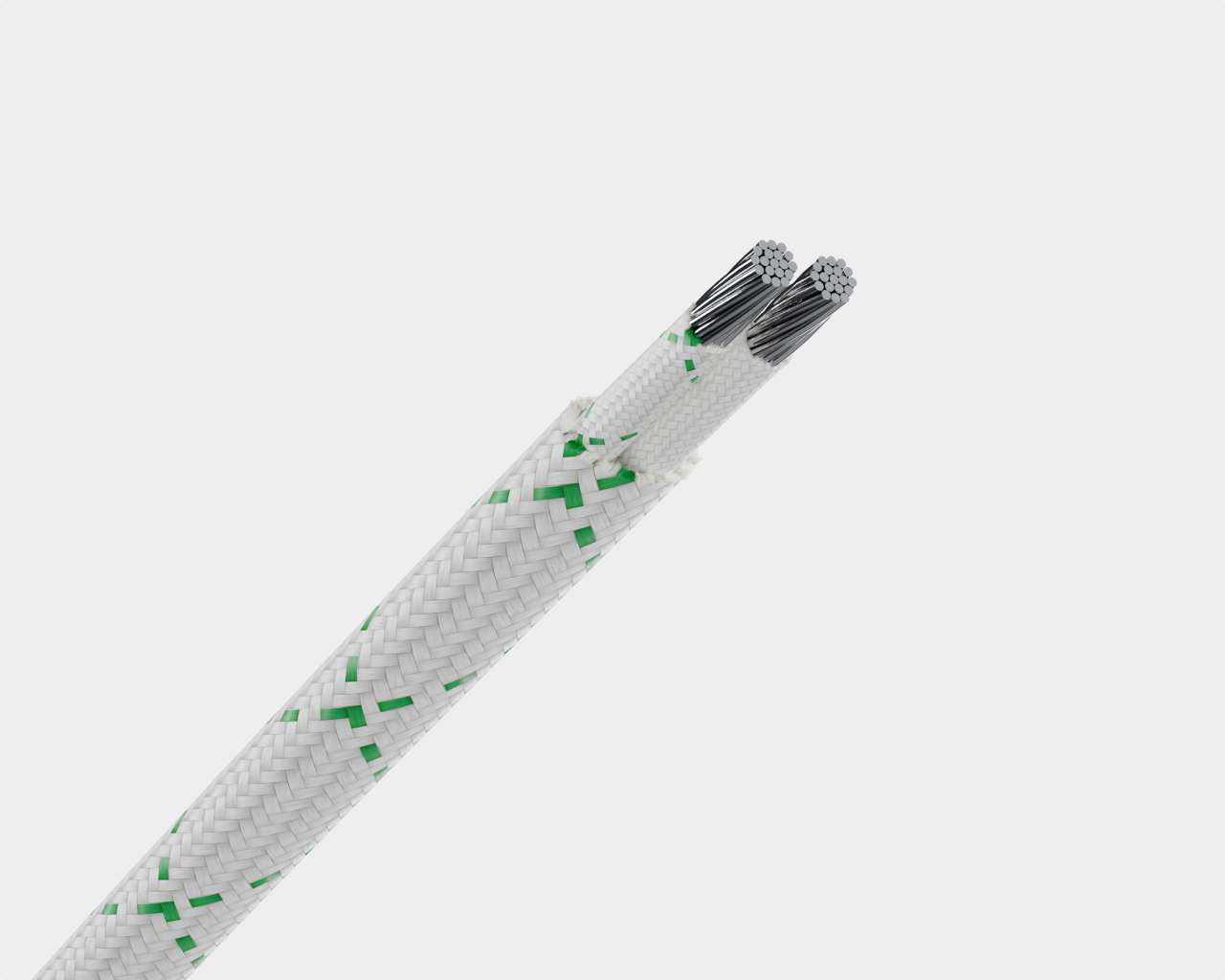

Thermoelementleitungen

Quarzglas- und Keramikgarnisolationen ermöglichen Anwendungen bis zu 1.200 °C. Sie garantieren stabile Isolationswirkung selbst bei extremer Hitze und verhindern Messfehler. Ideal für Hochtemperaturprozesse in der Stahl-, Glas- und Keramikindustrie sowie für Prüfstände und Forschungsanlagen.

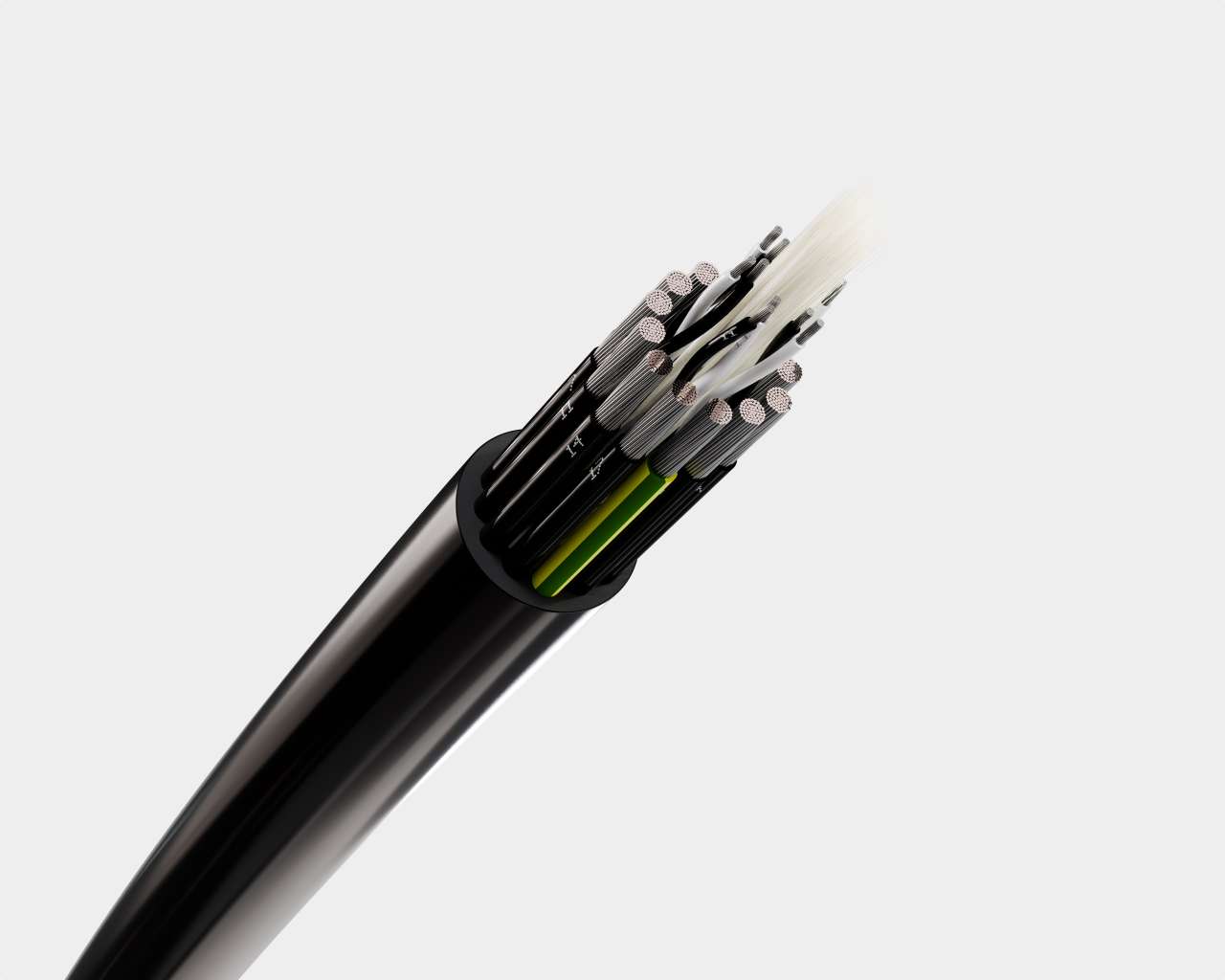

Kombileitungen

Kombileitungen vereinen Temperaturmesstechnik mit weiteren Funktionen. Signalleitungen, Heizleiter oder Steueradern lassen sich in einem gemeinsamen Kabelaufbau integrieren. Das spart Platz, reduziert Installationsaufwand und ist besonders bei komplexen Anlagen mit hohen Anforderungen an Zuverlässigkeit gefragt.

Individuelle Thermo- und Ausgleichsleitungen für industrielle Anwendungen

Ein breites Portfolio an hochwertigen Werkstoffen für Isolierungen, Leiter und Schutzgeflechte ermöglicht maßgeschneiderte Kombinationen, die auch unter extremen Bedingungen zuverlässig arbeiten.

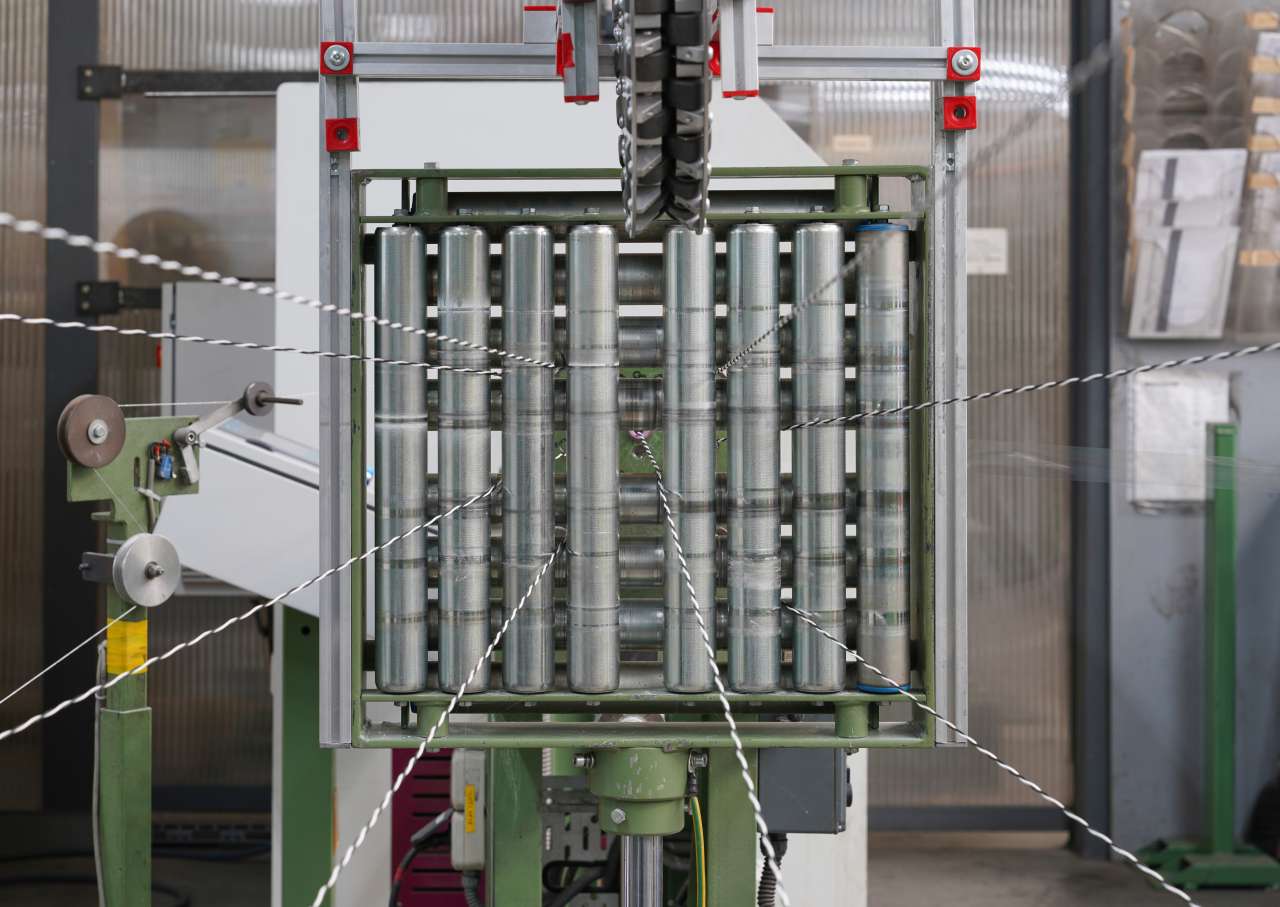

Dank unserer hohen Inhouse-Fertigungstiefe realisieren wir nahezu jede Leiterkonstruktion – von Litzen- und Massivleitern. Wir fertigen nach IEC, UL, DIN und ANSI – inklusive international vorgeschriebener Farbcodes für Thermoelemente (z. B. Typ K, J, T, N).

Normen und Standards für Thermoleitungen

Unsere Thermoleitungen erfüllen u. a. folgende internationale Normen:

  • IEC / EN 60584 – elektrische Eigenschaften, Toleranzen und Farbkennzeichnungen

  • DIN EN 50446 – Farbkennzeichnung und Markierung

Mehr zu den Farbcodes für Thermoleitungen erfahren Sie hier. Die Einhaltung dieser Standards stellt sicher, dass unsere Leitungen weltweit kompatibel, austauschbar und für präzise Temperaturmessungen geeignet sind.

Garnisch - Special Cable Production

Als familiengeführter Hersteller von hitzebeständigen Leitungen verbinden wir hohe Fertigungstiefe mit kurzen Produktionszeiten und außergewöhnlicher Flexibilität. Kunden schätzen uns als verlässlichen Partner, der auch bei komplexen Anforderungen schnell und präzise liefert.

Mit Innovationskraft und technischer Erfahrung entwickeln wir Lösungen, die exakt zu Ihren Herausforderungen passen – präzise, termintreu und langlebig.

Eine Thermoleitung überträgt Temperaturmesssignale zwischen Thermoelement und Messgerät. Sie besteht aus speziellen Leitermaterialien, die den Eigenschaften des Sensors entsprechen.

Sie besteht aus denselben Materialien wie das angeschlossene Thermoelement und überträgt das Signal ohne zusätzliche Messfehler – ideal bei größeren Distanzen.

Ausgleichsleitungen bestehen aus kostengünstigeren Ersatzmaterialien mit ähnlichen Eigenschaften. Sie sind wirtschaftlich, wenn keine extremen Temperaturen auftreten.

Typ K (Nickel-Chrom/Nickel), Typ J, Typ N, Typ T sowie Edelmetall-Typen S, R und B für sehr hohe Temperaturen.

IEC / EN 60584, DIN EN 50446, IEC 60228 sowie IEC 60332, RoHS- und REACH-Richtlinien.

Die Lebensdauer hängt von Temperatur, Umgebung und Verlegung ab. Mit passender Isolierung und Armierung können sie viele Jahre zuverlässig arbeiten.

Die hier dargestellten Kabel stellen lediglich einen Auszug unserer individuellen Kundenanforderungen dar.

Sprechen Sie uns direkt an. Unsere Experten aus Technik und Produktmanagement ermöglichen Ihnen eine auf Ihre individuellen Anforderungen zugeschnittene Lösung.
